LNB Unicable Quad CHESS 5 Edition + SINGLE Legacy

Konwerter LNB Unicable SCR Quad z Legacy (5 odbiorników) CHESS 5 Edition

Profesjonalny jednoprzewodowy konwerter LNB Chess dla maksymalnie 5 odbiorników (4 odbiorniki kompatybilne z SCR i 1 konwencjonalny odbiornik satelitarny przez 1 starsze wyjście Legacy)
Jedno wyjście konwertera UNICABLE (SCR) w kolorze złotym pozwala na poprowadzenie sygnału jednym kablem do max. 4 odbiorników cyfrowych z sygnałem SCR lub UNICABLE.
Pozostałe wyjście konwertera tzw. full band w kolorze srebrnym pozwalają na podłączenie tradycyjnego odbiornika cyfrowego.

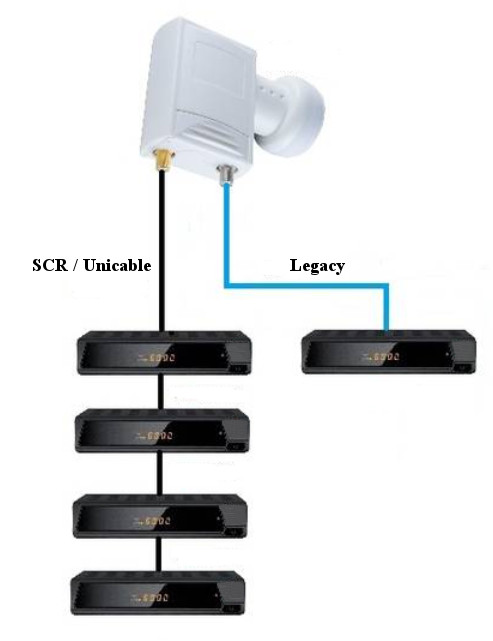

Przykładowy schemat podłączenia LNB Unicable

Warunkiem działania takiej instalacji jest posiadanie przez tuner funkcji UNICABLE, która polega na wykorzystaniu do transmisji sygnału 4 częstotliwości:
- Odbiornik 1 - 1210 MHz
- Odbiornik 2 - 1420 MHz
- Odbiornik 3 - 1680 MHz
- Odbiornik 4 - 2040 MHz.

Główne cechy LNB Chess:

- Edycja 5
- SCR (Satellite Channel Routing)
- 1x pozłacane wyjście SCR dla maksymalnie 4 odbiorników (SAT-CR)
- Zgodność z HDTV, 4K, Ultra HD, DVB-S2
- Technologia PLL
- 1x starsze wyjście
- Kanał 1: 1210 MHz
- Kanał 2: 1420 MHz
- Kanał 3: 1680 MHz
- Kanał 4: 2040 MHz
- Współczynnik szumów: 0,1 dB (typ.)
- Zysk Legacy: 57 - 65dB
- Zysk Unicable SAT-SCR: 58 - 67dB
- Tolerancja: +/- 0,5 dB / 26 MHz
- Izolacja Cross-Pol: > 20dB
- Kontrola konwertera z odbiornika SAT
- Zgodność DiSEqC, Legacy: DiSEqC 1.0
- Zakres temperatur: -40 ° C do + 65 ° C
- Zużycie energii Legacy: 200 mA
- Zużycie energii Unicable SAT-CR: 300mA
- Średnica Ø 40mm
- Długość szyjki: 42 mm
- przedłużana ochrona przed warunkami atmosferycznymi
- Obsługiwane Unicable
